Problème d'équipotentialité
Bonjour,
Après avoir crée plusieurs symboles, je m'aperçois que j'ai un problème d'équipotentialité.
Le fait de mettre un numéro sur un fil arrivant sur une des broches de mon symbole, il se propage sur l'autre broche. Cela est très gênant !!!
J'ai comparé mes symboles à des symboles de la bibliothèque, mais je n'arrive pas à trouver ce qui me manque ou ce que je n'ai pas fait.
Merci d'avance.
Après avoir crée plusieurs symboles, je m'aperçois que j'ai un problème d'équipotentialité.
Le fait de mettre un numéro sur un fil arrivant sur une des broches de mon symbole, il se propage sur l'autre broche. Cela est très gênant !!!
J'ai comparé mes symboles à des symboles de la bibliothèque, mais je n'arrive pas à trouver ce qui me manque ou ce que je n'ai pas fait.
Merci d'avance.
PELTAIS- Messages : 10
Date d'inscription : 15/09/2009
Re: Problème d'équipotentialité
Normal. Erreur assez classique...

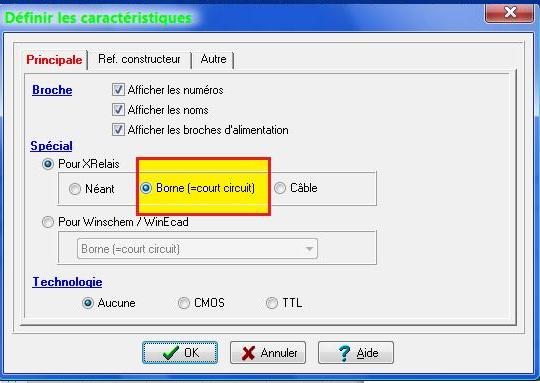

Vos 2 symboles IO 116A3.... ont un champ faux.
Valeur du champ spécial = Bornes.
Ce qui veut dire ( voir Aide ) que l'ensemble des broches est reliés = un court circuit ( CC )
Donc normal ensuite que les équipotentiels suivent...
Cette valeur ( = Bornes Court-circuit ) est à réserver au bornes, qui composées de 2 broches, coupe le fils, mais se comportent bien comme un CC elles.
Il faut donc mettre " Néant " pour ce champs, dans XSymbole.
M EYNARD
Auteur XRELAIS
Vos 2 symboles IO 116A3.... ont un champ faux.
Valeur du champ spécial = Bornes.
Ce qui veut dire ( voir Aide ) que l'ensemble des broches est reliés = un court circuit ( CC )
Donc normal ensuite que les équipotentiels suivent...
Cette valeur ( = Bornes Court-circuit ) est à réserver au bornes, qui composées de 2 broches, coupe le fils, mais se comportent bien comme un CC elles.
Il faut donc mettre " Néant " pour ce champs, dans XSymbole.
M EYNARD
Auteur XRELAIS
Re: Problème d'équipotentialité
Merci pour cette réponse et de cette rapidité.
Il est vrai que cela marche mieux avec des bornes qui ne sont pas en court-circuit.
Il est vrai que cela marche mieux avec des bornes qui ne sont pas en court-circuit.
